Hyper mini STROBE L/R
ハイパー ミニ ストロボ L/Rセット
■■■ ハイパーミニストロボ 商品詳細 ■■■

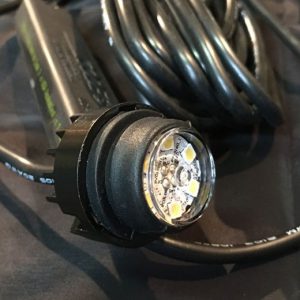

・欧州・欧米 規格認定 ハイパーLEDミニストロボ
・直視出来ない爆裂発光で このミニサイズ
・20パターンのフラッシュパターン搭載は他にはありません。さらに全灯で 補助的なフォグにもなります。

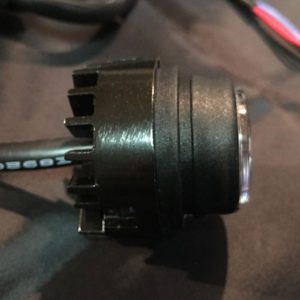

・本体はオールアルミダイキャスト製。
・レンズ径 25mm / 本体径 35mm

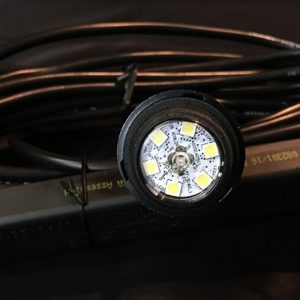

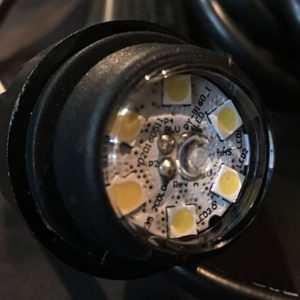

・クリヤレンズで白色LED発光フラッシャー
・IEC規格・防水型IP67取得しております。
・欧州・欧米の特殊車両に使用されている 認可商品です。

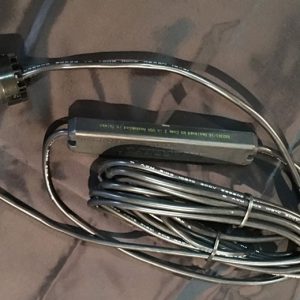

・本体配線は VCTF#20-4芯線 / 長さは約5Mあります。

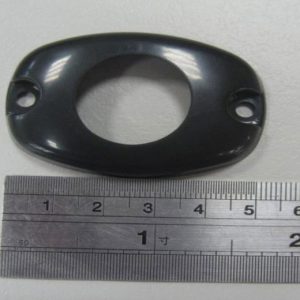

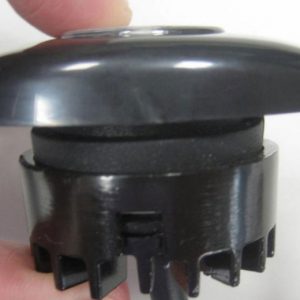

・プラスチックフランジカバー/ブラック/が付属されています。
・ミニストロボは L/R として 2 体セットです
モデル




カスタム例
・車両下部に取付けて地面を爆裂発光させる。

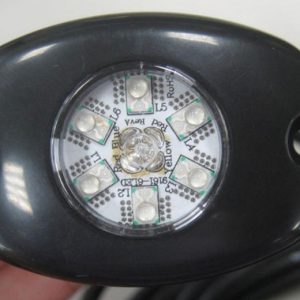

・付属のフランジカバーを使用して カウルに配置する。
・エンジンルームに取付けて エンジンをストロボ発光照射させる。

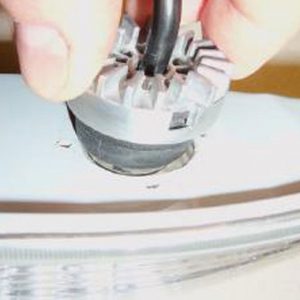

・クリヤキン Fairing Mounted Driving Lights のフォグに埋め込む。
・砲弾型ウインカーを購入し ミニストロボをセットして好きな場所へ取付る。
・青/赤/紫などカラーフィルムをレンズに貼って カラーストロボとして楽しむ。
・ハーレーに限らず バイク全般~車全般 までアイデア次第でご使用になれます。
参考

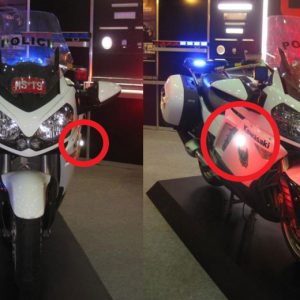

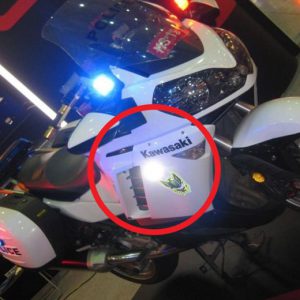

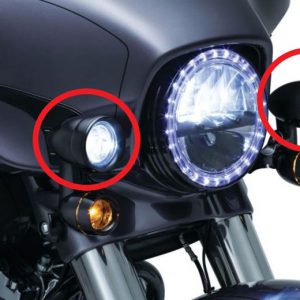

Police Bike / (Kriyakin) Fairing Mounted Driving Lights




商品詳細







仕 様
品番 | JHS-M |
LED発光カラー | 白色発光75fpm~爆速375fpm |
フラッシュレート | 75fpm~爆速375fpm |
レンズ | クリアレンズ |
フラッシュパターン | 20通り(全灯・消灯込) |

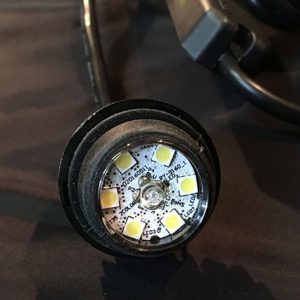

照度 | 6 パワーLED チップ / 10000cd 相当 |
防水タイプ | IEC規格 ・ 防水型 IP67 |
電源 | DC11V ~ DC30V |
消費電力 (DC12V) | PA1 0.6A ~ PA18 ( 全灯時 ) 1.3A |
使用条件 | 温度 ・ -30℃ ~ 55℃ / 湿度 ・ 80% 以下 |

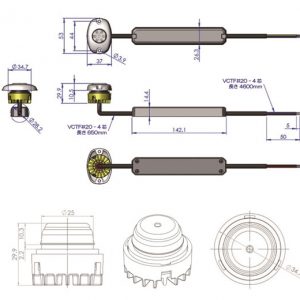

製品寸法 | レンズ部 25mm × 本体部 34.7mm |
付属品 | フランジカバー ( ブラック ) 1PCS / ネジ 2PCS |

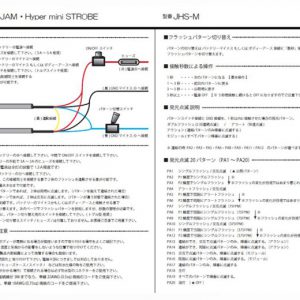

配線接続
【 VCTF#20 – 4芯線 】
[赤色]—– 電源(+) | バッテリー電源へ接続 ※中間で ON/OFF スイッチを接続して下さい ※中間でヒューズを接続して下さい (3A ~5A 推奨) |
[黒色]—–GND(ー) | バッテリーマイナスへ接続 |
[青色]—–GND(ー) | バッテリーマイナス もしくは ボディーアースへ接続 ※中間でスイッチを接続して下さい (トグルスイッチ推奨) |
[黄色]—– 連動接続 | 黄色配線同士を接続する ※8台まで連結が可能です |
※ ON/OFF スイッチ/ パターン切り替えスイッチ/ ヒューズ/ は付属しておりません。
カスタム状況に合わせた スイッチなどを お客様ご自身でご用意下さい。




20 フラッシュパターン
■フラッシュパターン切り替え
パターンの切り替えは バッテリーマイナス もしくは ボディーアース 接線に「数秒」接触させる事でフラッシュパターンを切り替えます
■ 接触秒数による操作
1 秒・・・・・・次のパターンになる 【 基本操作 】
1 ~ 3 秒・・・・前回のパターンに戻る
3 ~ 5 秒・・・・出荷時に戻す
5 秒以上・・・・電源OFF 【 ※ 5秒間接触し続けると PA20-OFFとなります 】
■ 発光点滅20 パターン(PA1 ~ PA20)
PA1 シングルフラッシュ/ 交互点滅 (★ 出荷パターン)
PA2 P1 頻度でシングルフラッシュ
PA3 P2 頻度でシングルフラッシュ
PA4 アラートフラッシュ/ 交互点滅
PA5 P1 頻度で同期にアラートフラッシュ
PA6 P2 頻度で同期にアラートフラッシュ
PA7 シングルフラッシュ/ 交互点滅 (75FPM)
PA8 P1 頻度で同期にシングルフラッシュ (75FPM)
PA9 P2 頻度で同期にシングルフラッシュ (75FPM)
PA10 シングルフラッシュ/ 交互点滅(375FPM)
PA11 P1 頻度で当期にシングルフラッシュ (375FPM)
PA12 P2 頻度で当期にシングルフラッシュ (375FPM)
PA13 連結ができ、交互で点滅パターンのみ、順番に点滅する (アクション)
PA14 連結ができ、同期に点滅パターンのみ、順番に点滅する (アクション)
PA15 交互で点滅パターンのみ、順番に点滅する (モジュール)
PA16 同期に点滅パターンのみ、順番に点滅する (モジュール)
PA17 連結のパターンのみ、順番に点滅する
PA18 全灯
PA19 すべてのパターンで順番に点滅する
PA20 消灯 (★ OFF )
*アラート (快速点滅)
*アクション ( 連結パターンのみ順番に点滅する)
*モジュール ( すべてパターン順番に点滅する)
